Choisir le calibre d’un disjoncteur triphasé pour une borne de recharge ne se résume pas à faire correspondre une puissance à un ampérage. La norme NF C 15-100, les contraintes thermiques à l’intérieur du tableau électrique et le type de protection différentielle imposent des choix précis qui varient selon que la borne délivre 11 kW ou 22 kW. Cet article détaille les correspondances techniques et les écarts entre ce que préconisent les fabricants et ce qu’exige réellement la réglementation.
Calibre disjoncteur triphasé et puissance de borne : tableau de correspondance
Le dimensionnement du disjoncteur magnétothermique (MCB) dépend directement du courant appelé par la borne. En triphasé 400 V, deux configurations dominent le marché résidentiel et tertiaire.
A lire en complément : Faut-il rappeler le 0683778003 après un appel manqué ?
| Puissance borne | Courant par phase | Calibre MCB triphasé minimal | Calibre recommandé (règle 80 %) |
|---|---|---|---|
| 11 kW | 16 A | 16 A | 20 A |
| 22 kW | 32 A | 32 A | 40 A |
La colonne « calibre recommandé » intègre la contrainte de la norme NF EN 61439, qui impose que le courant d’emploi ne dépasse pas 80 % du courant nominal du disjoncteur installé dans un coffret de distribution. Ce point est rarement mentionné dans les guides grand public.
Pour une borne triphasée 22 kW réglée à 32 A, un disjoncteur 32 A suffit en théorie. En pratique, un disjoncteur 40 A est prescrit pour une borne à 32 A dès que la protection est logée dans un coffret dédié, à cause des échauffements internes du tableau.
A voir aussi : Vitesse de la blockchain : tout ce qu'il faut savoir en 2025
Règle des 80 % dans un coffret dédié : pourquoi le calibre minimal ne suffit pas

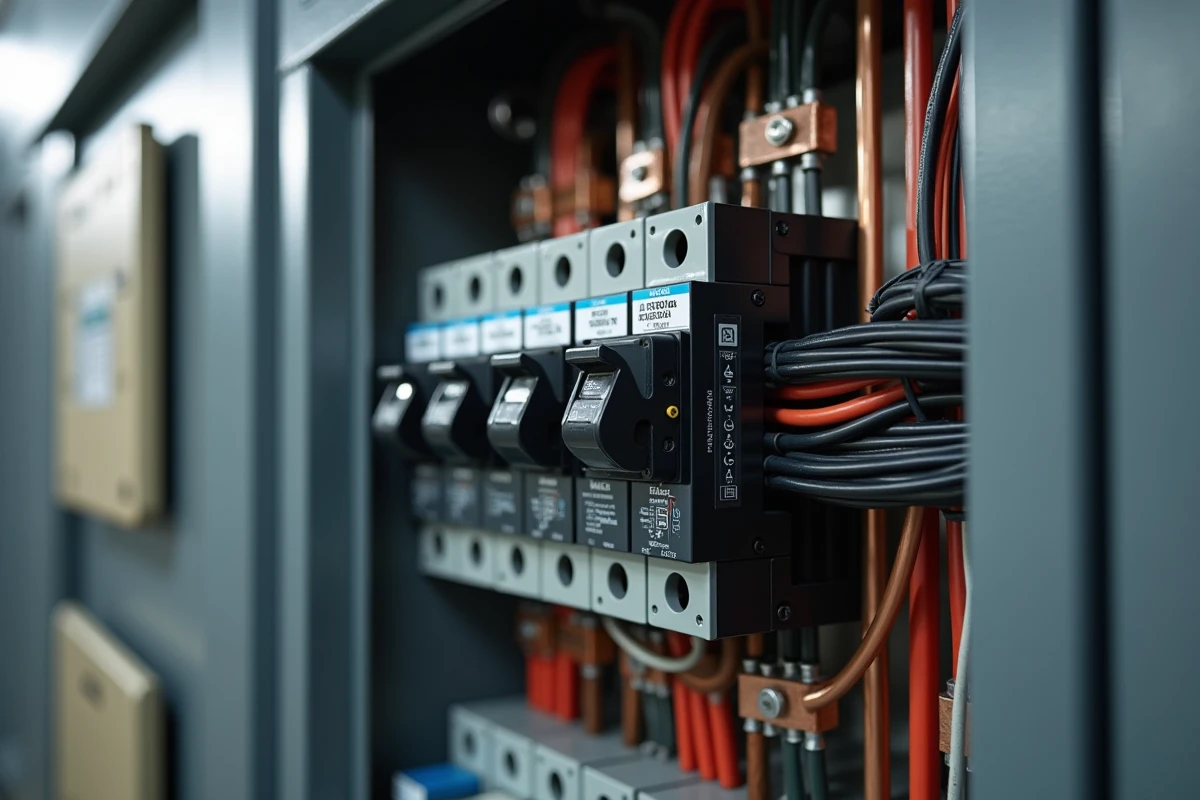

La norme NF EN 61439 concerne les ensembles d’appareillage basse tension, c’est-à-dire les tableaux et coffrets qui regroupent les protections. Elle fixe des limites d’échauffement que le disjoncteur seul ne prend pas en compte.
Un MCB 32 A est conçu pour supporter 32 A en conditions normalisées de ventilation. Placé dans un coffret fermé, à proximité d’autres appareillages, la température ambiante monte. Le disjoncteur peut alors déclencher de façon intempestive bien avant qu’un défaut réel se produise.
Passer au calibre supérieur (40 A pour 32 A d’emploi, 20 A pour 16 A d’emploi) absorbe cette marge thermique. La section de câble en amont doit suivre ce nouveau calibre, ce qui impacte le budget. Pour une borne 22 kW, le câble d’alimentation passe alors d’une section adaptée à 32 A vers une section dimensionnée pour 40 A.
Quand la règle des 80 % ne s’applique pas
Si le disjoncteur est installé directement dans le tableau général de l’habitation et non dans un coffret séparé, la contrainte de la NF EN 61439 est moins stricte. Le volume du tableau domestique et sa ventilation naturelle réduisent le risque d’échauffement. Dans ce cas, un MCB 32 A protège correctement une borne 22 kW sans surdimensionnement.
Protection différentielle triphasée pour borne de recharge : type A ou type B
Le calibre du MCB ne constitue qu’une partie de la protection. Le disjoncteur différentiel (ou interrupteur différentiel associé) doit détecter les courants de fuite, y compris les composantes continues générées par le chargeur embarqué du véhicule.
- Un différentiel de type A détecte les courants de fuite alternatifs et pulsés. Il convient aux bornes équipées d’un dispositif interne de détection de courant continu résiduel (DC 6 mA), ce qui est le cas de la majorité des wallbox résidentielles récentes.
- Un différentiel de type B détecte en plus les courants de fuite continus lisses. Il est requis lorsque la borne ne dispose pas de protection DC intégrée, ou lorsque le cahier des charges du site l’impose (certains parkings tertiaires, copropriétés avec installations mutualisées).
- Le calibre du différentiel doit être supérieur ou égal à celui du MCB en aval. Pour une borne 22 kW protégée par un MCB 40 A, le différentiel triphasé sera au minimum 40 A, avec une sensibilité de 30 mA.
Le coût d’un différentiel type B triphasé est nettement supérieur à celui d’un type A. Vérifier la fiche technique de la borne avant de commander la protection évite un surcoût inutile.
Section de câble et calibre disjoncteur triphasé : les deux vont ensemble
Un tableau de calibres n’a de sens que si la section de câble est cohérente. En triphasé, la norme NF C 15-100 fixe des sections minimales selon le calibre du disjoncteur amont et la longueur du circuit.
| Calibre MCB triphasé | Section cuivre minimale (longueur < 30 m) |
|---|---|
| 16 A | 2,5 mm² |
| 20 A | 4 mm² |
| 32 A | 6 mm² |
| 40 A | 10 mm² |
Au-delà de 30 mètres entre le tableau et la borne, la chute de tension impose de passer à la section supérieure. Une borne 22 kW installée à 40 mètres du tableau nécessite souvent du 16 mm² en cuivre pour rester dans la tolérance de chute de tension admissible.
Ce point est fréquemment sous-estimé dans les devis. Le coût du câble représente alors une part significative du budget d’installation, surtout en triphasé où chaque mètre mobilise cinq conducteurs (trois phases, neutre, terre).
Qualification IRVE et conformité du tableau triphasé
Le décret du 12 janvier 2017 rend obligatoire l’intervention d’un électricien qualifié IRVE pour toute borne de puissance supérieure à 3,7 kW. En triphasé, la totalité des bornes (11 kW et 22 kW) entre dans ce cadre.
L’installateur IRVE vérifie la cohérence entre le calibre du disjoncteur de branchement (celui d’Enedis), la puissance souscrite et le calibre du MCB dédié à la borne. Un abonnement triphasé 12 kVA ne permet pas d’alimenter une borne 22 kW sans demande d’augmentation de puissance auprès du gestionnaire de réseau.
Le Consuel peut refuser la conformité si le calibre du disjoncteur de protection de la borne dépasse celui du disjoncteur de branchement, ou si la protection différentielle n’est pas adaptée au type de borne installée.
Le dimensionnement du disjoncteur triphasé pour une borne de recharge repose sur trois données liées : la puissance de la borne, l’emplacement de la protection dans le tableau ou dans un coffret dédié, et la longueur du câble. Appliquer la règle des 80 % de la NF EN 61439 quand un coffret séparé est utilisé reste le point technique le plus souvent ignoré, et celui qui génère le plus de déclenchements intempestifs après installation.
